CLOS グランドワイヤー(1.4用) 取付け

アーシングをつけてみました。
昔、汎用品で驚くほどの効果を体感して以来、アーシングには好意的な自分です。

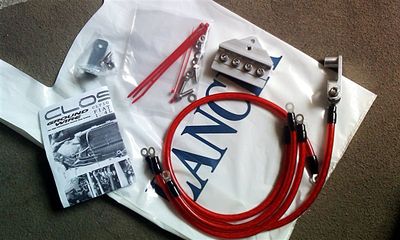

まずはキット内容物です。
・ターミナル　・ワイヤー　・センターブロックとステー
・取付マニュアル　・ボルトやタイラップなど

作業日 : 2010年01月16日

1. バッテリーからマイナスプラスのターミナルを外したら、
   取付マニュアルを参考に取り付けていきます。※取り付けた順番ではありません
   LLCリザーバの固定ボルト。




2. エアコンのコンプレッサーについている純正アースの固定ボルト。
   ちょっとわかりにくい絵ですが、オイルレベルゲージの奥です。




3. エンジンヘッドカバー側面のカプラーホルダーの固定ボルト。
   作業しにくいのでダクト外しました。




4. セントラルブロックはマスターバック左上のボディーに付属ステーを使い固定。
   2か所空きがあるので、今後何かに使えそうですね。
   マニュアルによると最大8本のアースが取付可能らしいです。




5. ちょっと窮屈な感じですが、とりあえず純正アースはそのまま付属ターミナルへ。
   その後、バッテリープラス、バッテリーマイナスを戻して作業終了。



6. 余ったパーツ。あちこちに左ハンドルMTと書いてありますが、
   おそらく1.4であれば問題ないと思われます。




7. 最後に全体図。
   一つはリザーバータンクからコンプレッサーを経由してセントラルブロックに。
   もう一つはヘッドカバー右からセントラルブロックに。
   セントラルブロックからバッテリーマイナスに戻っています。
